Energiedatenerfassung
Ganz nah dran an den Schaltgeräten – mit vollintegrierten und modularen Messlösungen von JEAN MÜLLER.

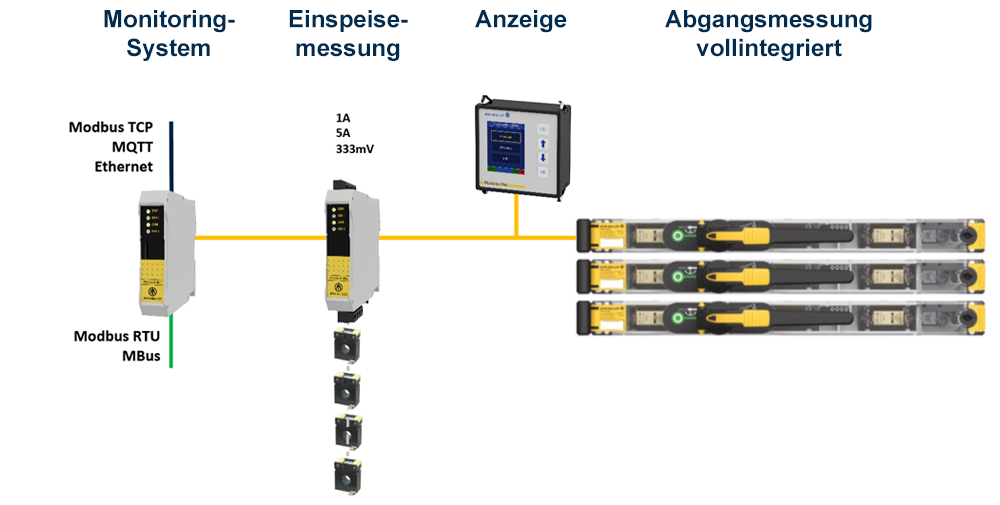

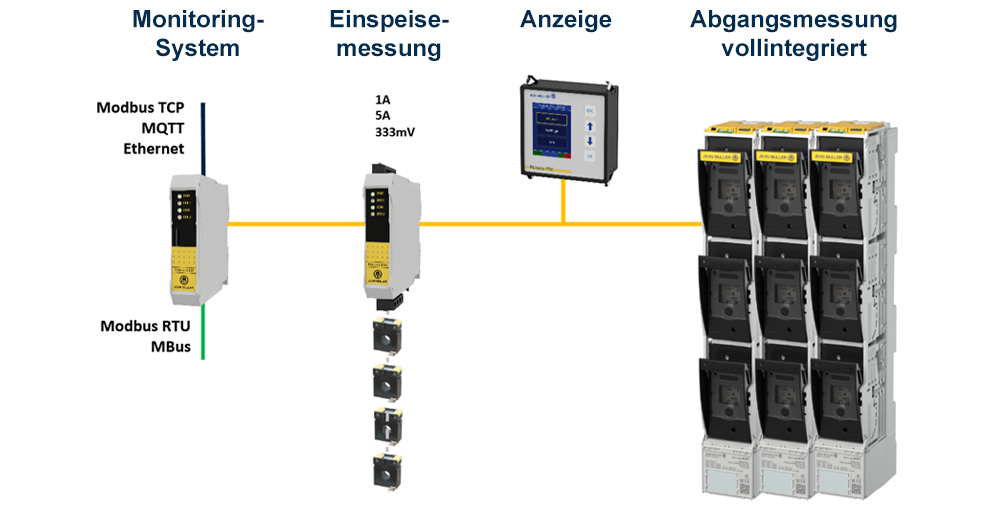

Unsere Systeme vereinen Messtechnik und Schaltgerät in einer durchgängigen, kompakten Lösung und ermöglichen so eine effiziente, sichere und präzise Energieerfassung direkt im Verteilsystem. Über integrierte Elektronik bis hin zu intelligenten Messmodulen bietet JEAN MÜLLER eine schnelle und sichere Inbetriebnahme des Systems, das konsequent auf einfache Installation und hohe Zuverlässigkeit ausgelegt ist. Dank durchdachter Patchtechnik lassen sich Komponenten per Plug-and-play anschließen und unmittelbar in Betrieb nehmen.
Die Stärke liegt in der Modularität: Individuell kombinierbare Messtechnik-Komponenten ermöglichen flexible und passgenaue Lösungen – abgestimmt auf unterschiedlichste Anwendungen und Anforderungen. Die intelligenten Messmodule erfassen und speichern relevante Energiedaten direkt im System, sodass diese komfortabel ausgelesen und weiterverarbeitet werden können.
So entsteht eine zukunftssichere, skalierbare Messlösung, die sich nahtlos in Ihre Infrastruktur integriert, egal ob im Neubau oder Retrofit.
Energieversorger Lösungen

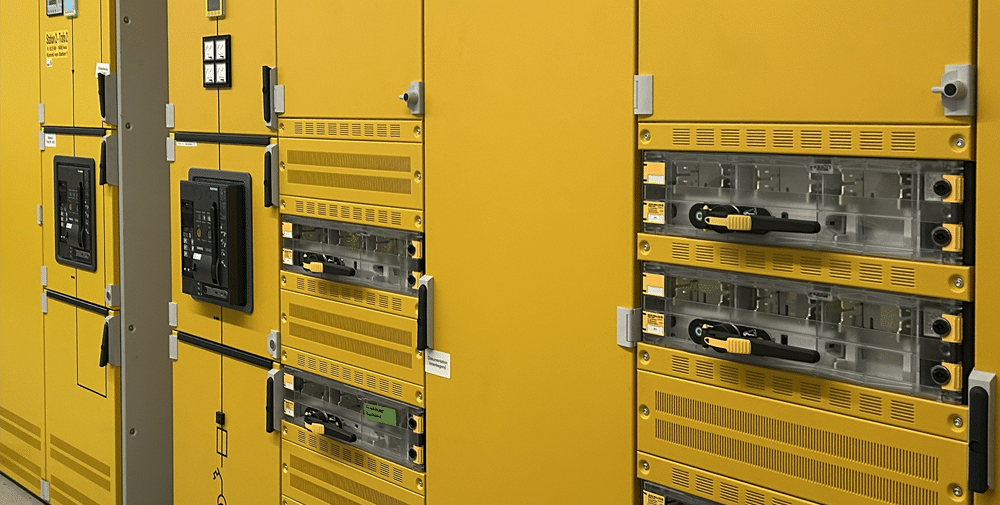

Schaltanlagen & NSHV Lösungen
„Wer neue Wege gehen will, muss alte Pfade verlassen.“
– Manfred Grau –

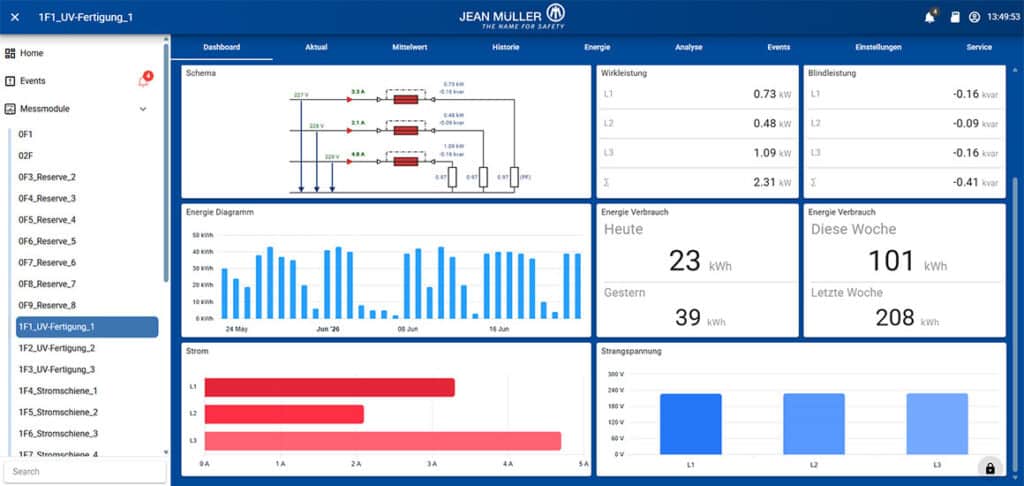

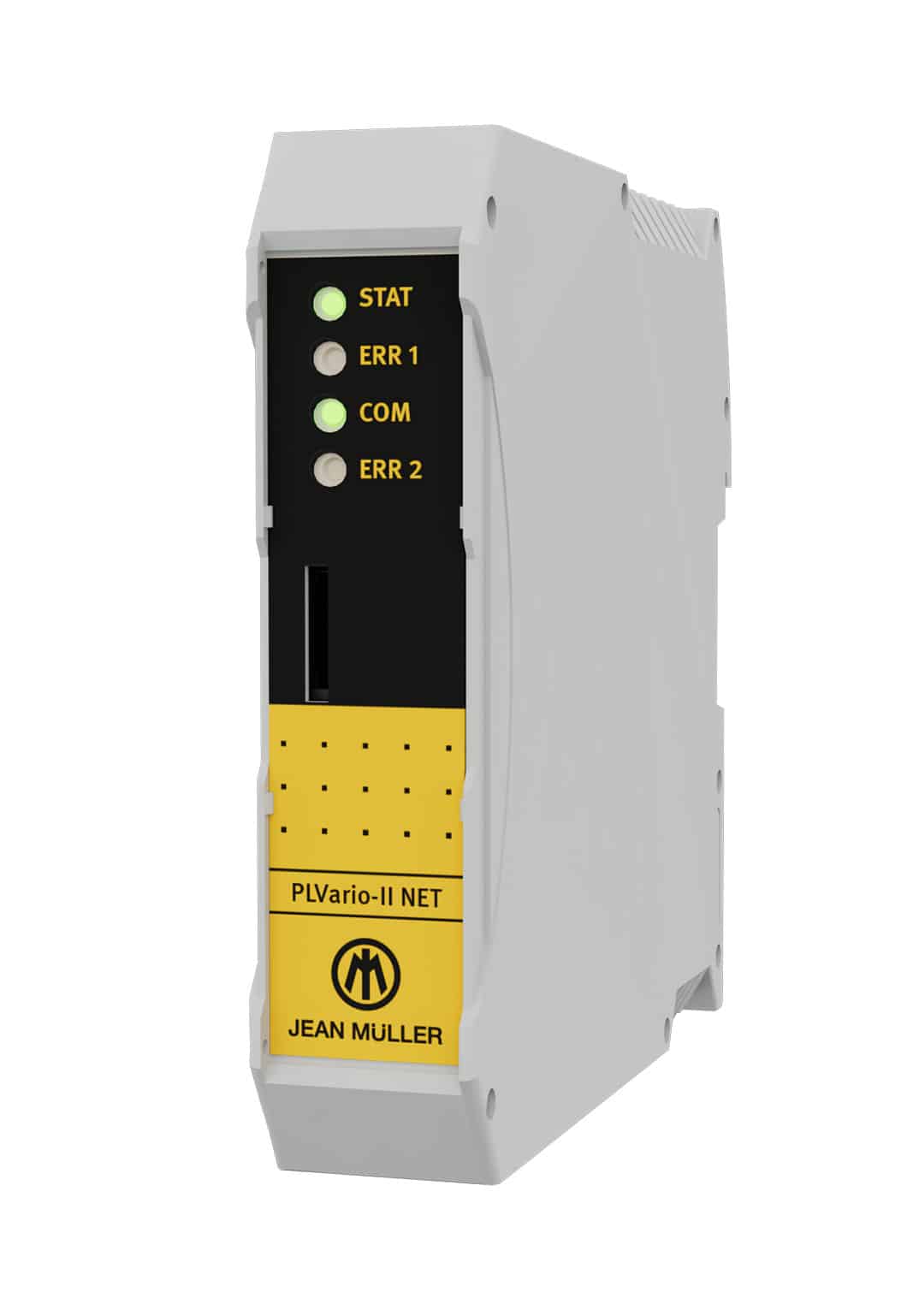

Datensammler & Gateway – Das PLVario-II NET mit Weboberfläche
Ihre Vorteile
1
Sichere Verbindung zu Ihrer Anlage dank Verschlüsselung und Authentifikation
4
Integration von Fremdgeräten
2
Einfache Benutzerverwaltung
5
Grenzwerte für Messwerte und simples Event Handling
3
Visualisierung und Konfiguration aller Messteilnehmer
6
Datenspeicherung und Datenübergabe über mehrere Schnittstellen
Retrofit
Für Retrofit-Anwendungen bietet JEAN MÜLLER ein breites Spektrum an maßgeschneiderten Lösungen: vom kompletten Austausch bestehender Verteilungen über den gezielten Ersatz einzelner Leisten bis hin zu vorverdrahteten Systemlösungen. Letztere ermöglichen eine besonders schnelle Umsetzung, da vor Ort lediglich noch die Wandler oder Rogowskispulen angeschlossen werden müssen. So lassen sich bestehende Anlagen effizient modernisieren und Schritt für Schritt in eine zukunftssichere, integrierte Messtechnik überführen.

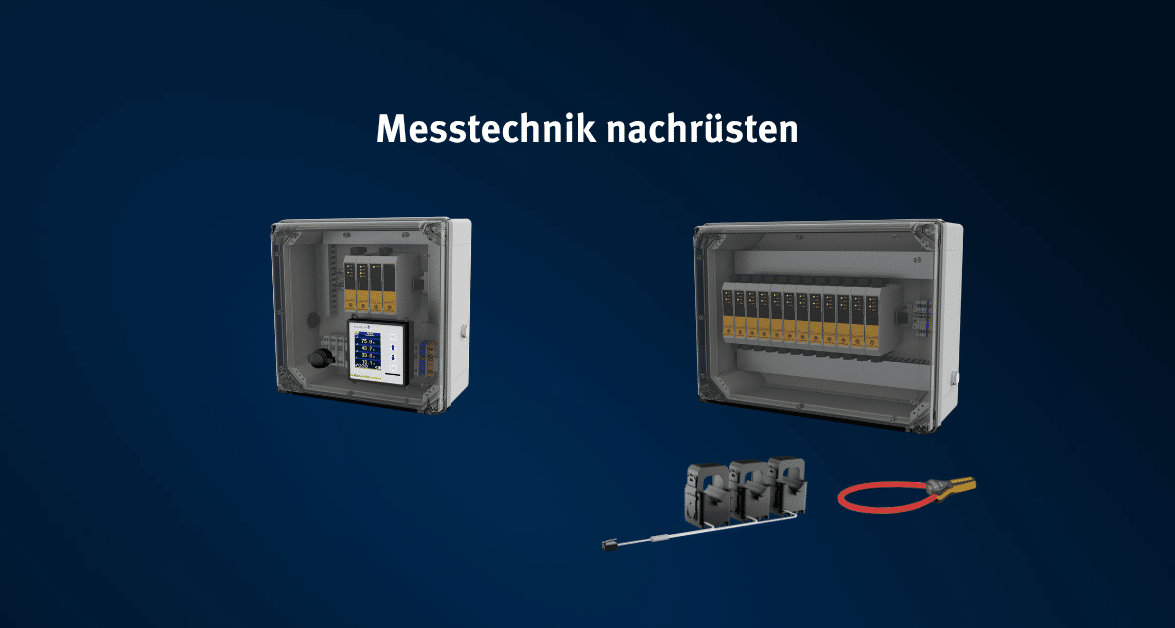

Bestand vollständig behalten, Intelligenz nachrüsten mit PLOcto
Bestehende Lastschaltleisten lassen sich ohne Eingriff in den laufenden Betrieb erweitern. Mit Klappwandlern oder Rogowski-Spulen sowie PLOcto Masterbox und Extendern wird die Verteilung Schritt für Schritt datenfähig. So entsteht Transparenz über Energieflüsse – schnell, wirtschaftlich und ohne Abschaltung.

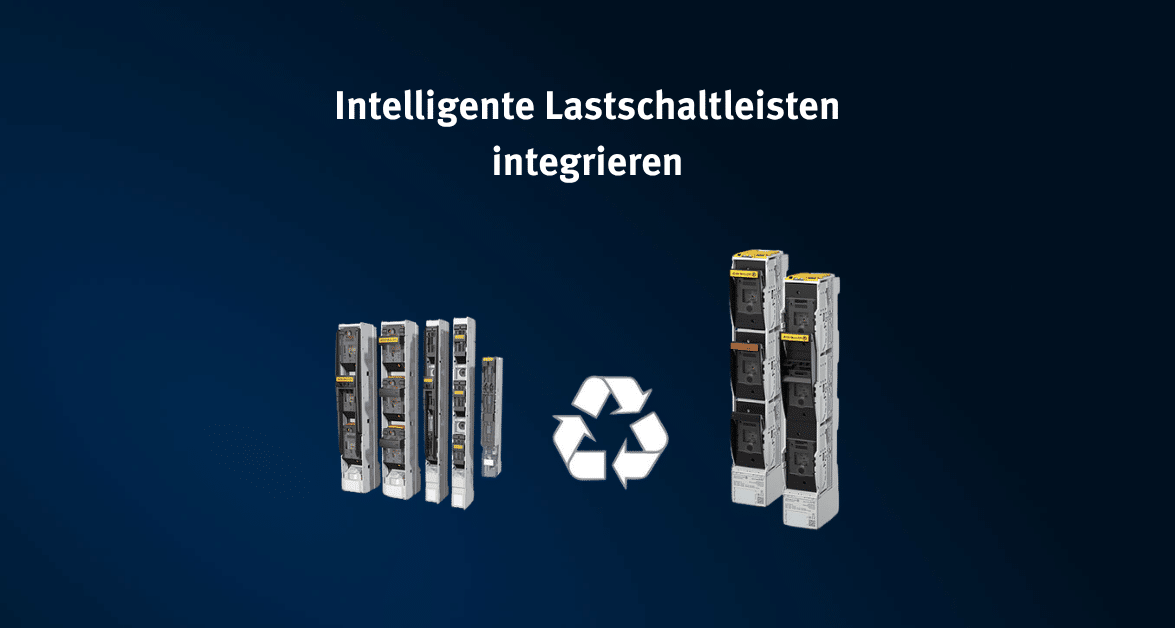

Schaltleisten auf ein neues Niveau heben mit PLPlano
Hierbei werden bestehende NH-Sicherungslastschaltleisten durch intelligente Lastschaltleisten mit integrierter Messtechnik ersetzt. Mit PLPlano wird die Energiedatenerfassung direkt in die Verteilung eingebunden. Das reduziert Komplexität und schafft eine kompakte, zukunftssichere Lösung.

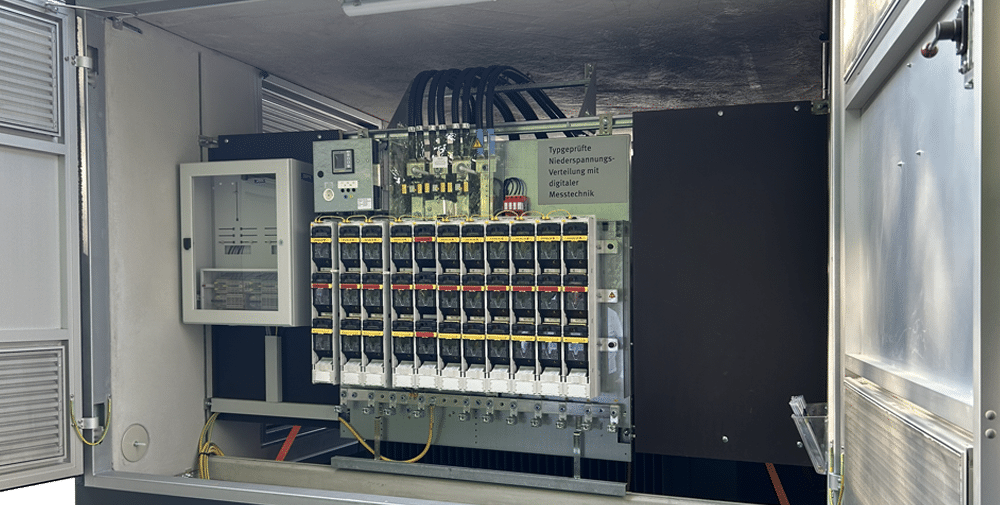

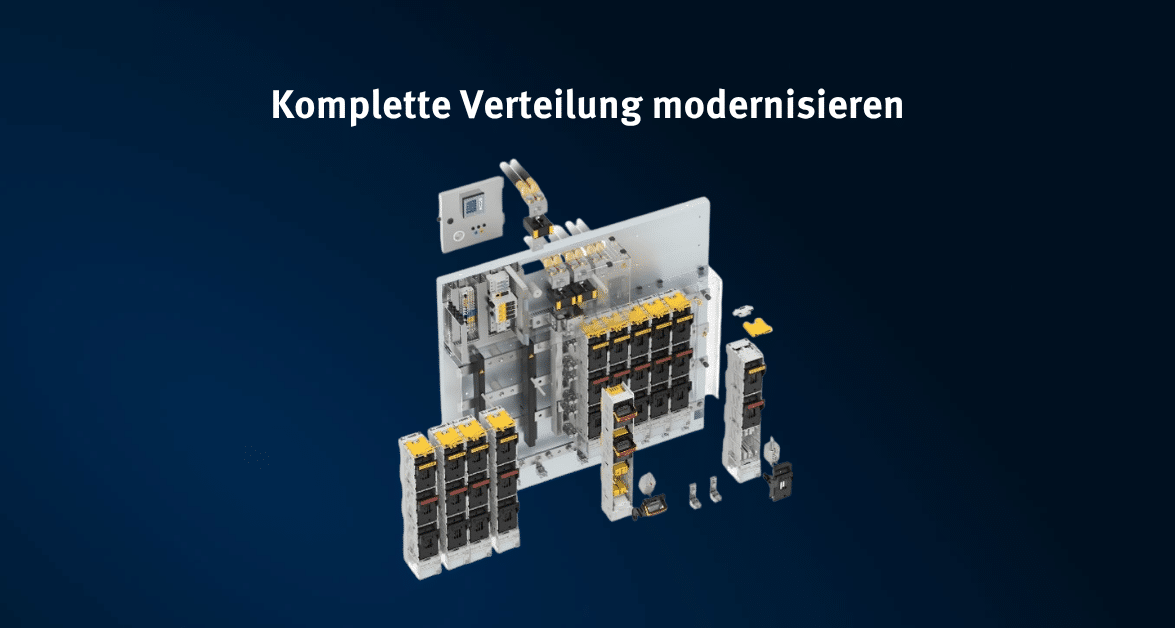

Austausch der Verteilung bei Erhalt der Trafostation
Wenn bestehende Strukturen an ihre Grenzen stoßen, bietet der vollständige Einbau einer Verteilung mit integrierter Mess- und Kommunikationstechnik die größte Flexibilität. So entsteht eine durchgängig intelligente Infrastruktur direkt in der bestehenden Trafostation, mit Transparenz aller Energieflüsse als Grundlage für Steuerbarkeit sowie zukünftige Netzanforderungen.
PLVario-II Mess- und I/O- Module

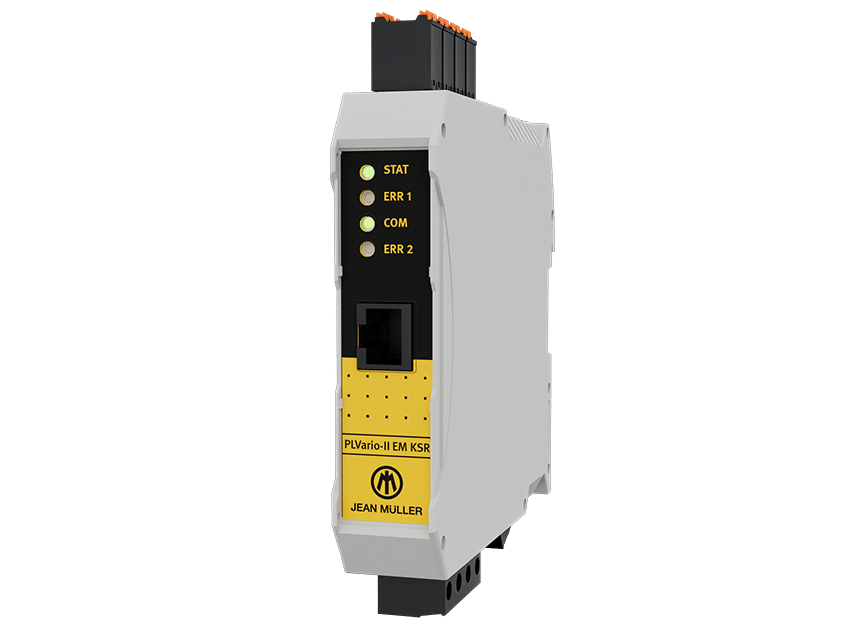

PLVario-II EM KSR
- Hutschienen Messgerät für Kleinsignalwandler
- 4x Rogowskispulen oder 333mV Wandler
- oder 3-Wandler direkt Plug’n’Play via RJ12
- bis zu 252 Stromkanäle über ein PLVario-II NET
- Retrofit Applikationen sowie Einspeisemessung
- EInstellung der Grenzwerte für Strom, Spannung
- 1 digitaler In- sowie Output
PLVArio-II EM4
- Hutschienen Messgerät für klassische Wandler
- 4x 1A/5A Wandler
- bis zu 252 Stromkanäle über ein PLVario-II NET
- Retrofit Applikationen sowie Einspeisemessung
- Einstellung der Grenzwerte für Strom, Spannung
- 1 digitaler In- sowie Output

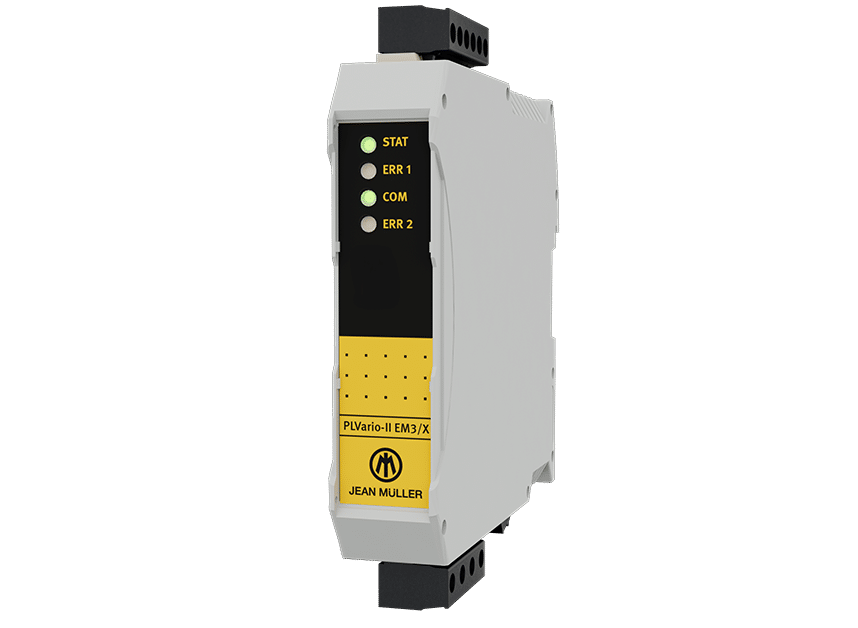

PLVario-II EM3/X
- Hutschienen Messgerät mit galvanischer Trennung
- 3x 1A/5A Wandler
- bis zu 189 Stromkanäle über ein PLVario-II NET
- Retrofit Applikationen sowie Einspeisemessung
- Einstellung der Grenzwerte für Strom, Spannung
- 4 Inputs

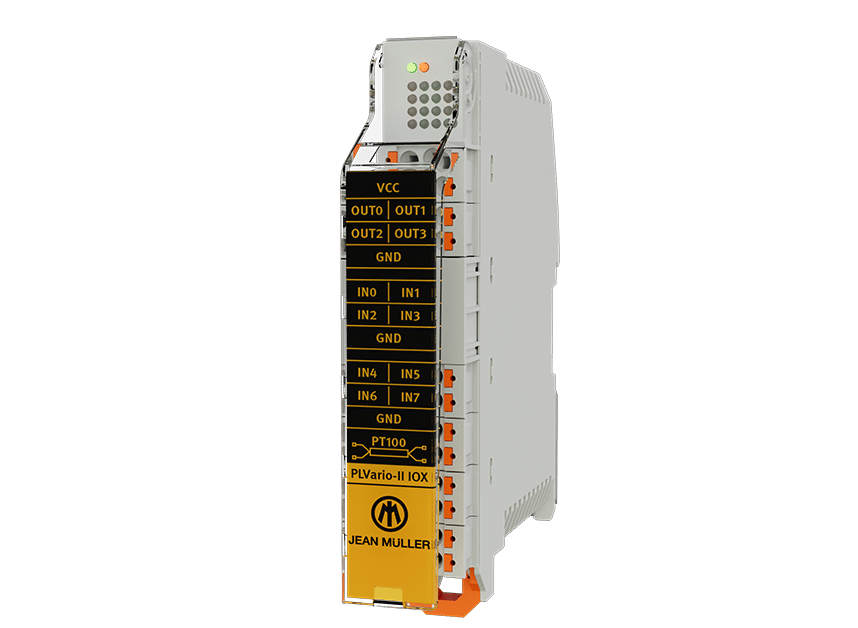

PLVario-II IOX
- Hutschienen Modul für In- und Outputs
- 8 digitale Eingänge galvanisch getrennt, kurzschlussfest
- 4 digitale Ausgänge galvanisch getrennt, kurzschlussfest
- 1x PT100 4-Leiter bis 750°C
- Einstellung der Grenzwerte für Temperatur
- Logische Verknüpfung der I/Os mit Grenzwerten der Messmodule
Die nächste Ebene – Anlagen und Datenvisualisierung mit PLAnaKon
Auf der nächsten Ebene der Datenvisualisierung erweitert die Software PLAnaKon den Blick von einzelnen Stationen oder der NSHV hin zur ganzheitlichen Überwachung und Auswertung kompletter Anlagen und Ortsnetzstrukturen.

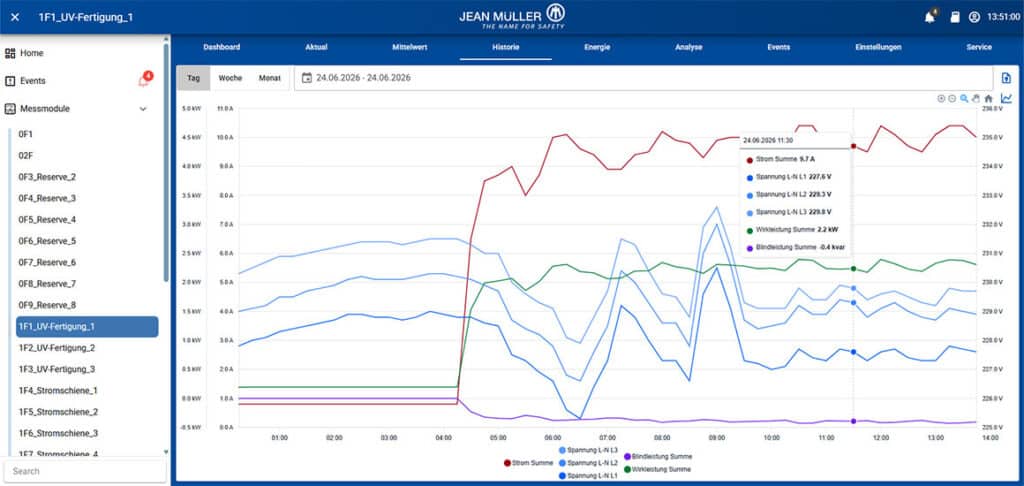

In Anlehnung an das Design der PLVario‑II Net Weboberfläche finden sich Anwender schnell und intuitiv zurecht. Die Software ermöglicht eine übersichtliche, kundenspezifische Anlagenvisualisierung und stellt Energieflüsse sowie Zustände transparent dar.
Messdaten werden dynamisch aufbereitet und in Dashboards, Stromlaufdarstellungen oder Zeitverläufen visualisiert. So lassen sich Energieverbräuche einfach analysieren und bewerten sowie flexibel aus verschiedenen Messstellen kombinieren.
Sehen Sie sich hier die Möglichkeiten zur Visualisierung Ihres Standortes mit PLAnaKon an:
Produktvideos
Das kleinste intelligente Energie-Monitoring-Modul für Lastschaltleisten
– Einfache Montage
– Kundenseitiges parametrieren mittels DIP-Schalter
– Datenschnittstelle für ModBus oder CANBus(PLVario)
– Geringer Verdrahtungsaufwand
Kontinuierliche Messwerterfassung und ‑verarbeitung –
Grundlage für die Technik von morgen
Messwertaufnehmer EE07
– Permanente Überwachung/Messung aller strom- und spannungsrelevanten Daten im 3‑Phasen-Netz
– Sichere Verdrahtung über RJ-45-Steckverbinder
– Konfigurierbar über PLMasterplus oder PLVario-NET
RJ-45 Schnittstelle
– Datenübertragung von EE07-Messwertaufnehmer
– Serielle CAN-BUS-Kommunikation
Sicherungsüberwachung ES07
– Meldung Sicherungszustand über potentialfreie Relaiskontakte
– Vorortanzeige Sicherungszustand durch LED (1 LED pro Phase)
– Eigenversorgt
– Ansprechverzögerung für korrekte Signalisierung
Elektronik im
Online-Produktkatalog
Die JEAN MÜLLER Elektronik umfasst eine breite Palette unterschiedlichster Produktvarianten. Wählen Sie sich in unserem Online-Produktkatalog das optimale Produkt für Ihre Anwendung.
Zu den Produkten
